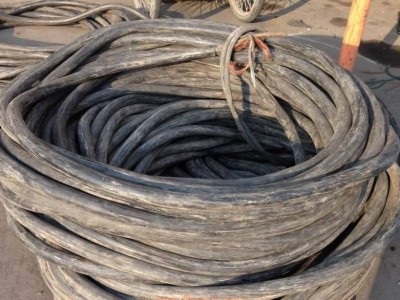

芜湖回收废旧电缆,起帆上上电缆高价收购价格咨询



单价 222.00 / 件对比
销量 暂无
浏览 31
发货 安徽芜湖市付款后3天内
库存 1件起订1件
品牌 电缆回收
品牌 起帆上上等
型号 不限
生产时间 不限
过期 长期有效
更新 2023-04-06 06:56

联系方式
加关注0

芜湖禾梦再生资源回收利用有限公司

企业会员第2年
资料未认证
保证金未缴纳
  • 安徽-芜湖市
  • 上次登录 2023-04-03
  • 18255328872
  • 18255328872
  • 王经理 (先生)
详细说明

电力电缆的主要参数介绍:

1、电力电缆导体电阻

(1) 导体的交流电阻

在交流电压下,线芯电阻将由于集肤效应、邻近效应而增大,这种情况下的电阻称为有效电阻或交流电阻。电缆线芯的有效电阻,国内一般均采用IEC-287推荐的公式 :R=R′(1+YS+YP) 式中:

R——最高工作温度下交流有效电阻,Ω/m;

R′——最高工作温度下直流电阻,Ω/m;

YP——邻近效应系数,YP=XP4/(192+0.8XP4)(Dc/S)2{0.312(Dc/S)2+1.18/[XP4/(192+0.8XP4)+0.27]}XP4=(8πf/R′×10-7kP)2

XS4——集肤效应中频率与导体结构影响作用;

XP4——邻近效应中导体相互间产生的交变磁场影响作用;

f——频率;

Dc——线芯直径,m;

S——线芯中心轴间距离,m;

ks——线芯结构常数,分割导体ks=0.435,其他导体ks=1.0;

kp——线芯结构系数,分割导体kp=0.37,其他导体kp=

0.8~1.0;

对于使用磁性材料制作的铠装或护套电缆,YpYs应比计算值大70%,即:

R=R′[1+1.17(YS+YP)]

(2)导体直流电阻

式中:

R'——单位长度电缆导体在θ℃温度下的直流电阻;

ρ20——导体在温度为20℃时的电阻率,对于标准软铜 ρ20=0.017241Ω·mm2/m:对于标准硬铝:ρ20=0.02864Ω·mm2/m;

α——导体电阻的温度系数(1/);对于标准软铜:=0.00393-1;对于标准硬铝:=0.00403-1;

k1——单根导线加工过程引起金属电阻率的增加所引入的系数。一般为1.02-1.07(线径越小,系数越大);具体可见《电线电缆手册》表3-2-2;

k2——用多根导线绞合而成的线芯,使单根导线长度增加所引入的系数。对于实心线芯,=1;对于固定敷设电缆紧压多根导线绞合线芯结构,=1.02(200mm2以下)1.03(240mm2以上)

k3——紧压线芯因紧压过程使导线发硬、电阻率增加所引入的系数(1.01);

k4——因成缆绞合增长线芯长度所引入系数,对于多芯电缆及单芯分割导线结构,(1.01);]
